Cara Crimping Kabel UTP ke RJ45 (Straight dan Cross). Setelah mengetahui Berbagai Kabel Jaringan Komputer Lan,
kita akan melakukan crimping terhadap kabel UTP menggunakan konektor
RJ-45 agar bisa digunakan untuk menghubungkan hardware komputer.
nah, sebelum kita mulai, bahan-bahan yang harus dipersiapkan adalah kabel utp, konektor RJ-45, dan Tang crimping dan kalo lebih bagus kalo kamu ada Lan Tester untuk menguji kabel, jika tidak, masih bisa menggunakan cara lain untuk menguji nya..
Kabel UTP terdiri dari 2 jenis, yaitu Straight dan Cross, kabel straight digunakan untuk menghubungkan dua buah hardware yang berbeda seperti menghubungkan PC ke Switch/Hub, dan kabel Cross digunakan untuk menghubungkan dua buah hardware yang sama seperti dari PC ke PC, Laptop ke Laptop.Cara Crimping Kabel UTP ke RJ-45
Susunan warna pada ujung 1 = Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat
Susunan warna pada ujung 2 yaitu = Putih Hijau, Hijau, Putih Orange, Biru, Putih Biru, Orange, Putih Coklat, Coklat
LANGKAH LANGKAH CRIMPING KABEL STRAIGHT DAN CROSS.
Cara Crimping Kabel UTP ke RJ-45
nah, sebelum kita mulai, bahan-bahan yang harus dipersiapkan adalah kabel utp, konektor RJ-45, dan Tang crimping dan kalo lebih bagus kalo kamu ada Lan Tester untuk menguji kabel, jika tidak, masih bisa menggunakan cara lain untuk menguji nya..
 |
| Tang Crimping |
 |
| Kabel UTP |
 |
| RJ45 |
 |

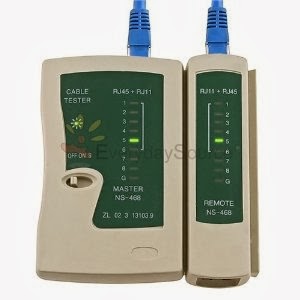

LAN Tester
Kabel UTP terdiri dari 2 jenis, yaitu Straight dan Cross, kabel straight digunakan untuk menghubungkan dua buah hardware yang berbeda seperti menghubungkan PC ke Switch/Hub, dan kabel Cross digunakan untuk menghubungkan dua buah hardware yang sama seperti dari PC ke PC, Laptop ke Laptop.Cara Crimping Kabel UTP ke RJ-45
Untuk membuat kabel Straight, susunan warna yang digunakan adalah :
Sususan warna pada ujung 1 = Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat
Sususan warna pada ujing 2 sama dengan ujung 1.
Untuk membuat kabel Cross, susunan warna yang digunakan adalah :Susunan warna pada ujung 1 = Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat
Susunan warna pada ujung 2 yaitu = Putih Hijau, Hijau, Putih Orange, Biru, Putih Biru, Orange, Putih Coklat, Coklat
LANGKAH LANGKAH CRIMPING KABEL STRAIGHT DAN CROSS.
Cara Crimping Kabel UTP ke RJ-45
Langkah Kerja
Setelah semua alat dan bahan sudah siap, langsung saja kita meng-crimping kabel. caranya:
1.Pertama, kupas kabeh UTP
2. Lalu susun kabel2 berwarna. ada dua jenis susunan kabel, susunan straight dan susunan cross
3. Setelah menyusun kabel sesuai susunan. potong, ratakan ujung2 kabel
4. Setelah ujung kabel rata, masukkan kabel ke RJ45
5. Pastikan kabel tertancap sempurna, sampai ujung kabel menyetuh pangkal RJ45
6. Lalu crimping kabel
7. Pastikan kulit kabel ikut terjepit RJ45, agar kabel tidak mudah lepas dari RJ45
8. Setelah kabel ter-crimping, test kabel dengan LAN tester, jika lampu
pada angka menyala semua berarti crimping anda berhasil tetapi jika ada
salah satu angka lampunya tidak menyala coba crimping kabel kembali,
jika tetap tidak menyala berarti kabel anda kurang tertancap sepurna
pada RJ45 atau susunan kabel anda terbalik.
Demikian cara meng-crimping kabel, gampang kan(?)
Semoga Bermanfaat ;)
